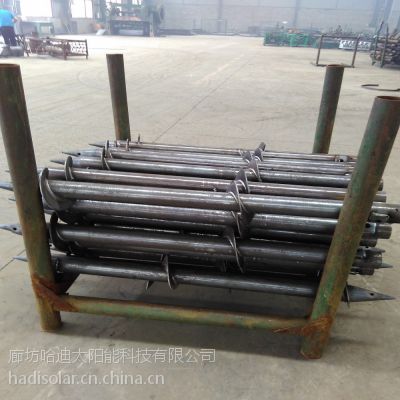

打桩式光伏支架参考：

1.材质                                       Q235

2.壁厚                                       3-6mm

3.外径                                       48,60,76,89,114mm

4.长度                                       600-3500mm

5.表面处理                            热镀锌GB/T13912-2002(平均厚度≥85micron)

6.钢筋直径                                  φ8-φ16mm

7.钢筋长度                                   1000-2000mm

8.螺栓螺母                                   M10-M16

9.拉拔力                                      20.5-28.5kn

10.承载力                                     35-40kn

11.水平扭力                                   8-10.5kn

12.外包装                                    框架或托盘

13.适用范围                         光伏、围栏、房屋建筑、路标、广告牌

打桩式光伏支架说明：

混凝土浇筑桩

采用人工挖孔250mm，根据地质情况确定桩的长度，根据现场勘查情况看，该地段岩层大部分岩层为风化岩石，对于风化岩石挖孔深度暂定为1500mm，个别地段可能不到1000mm就会遇到坚硬的岩石，此情况要***入岩深度300mm。实验如下：

1、孔中放入钢筋笼，再放入用钢板封口且底部带两根800mm，直径为12mm螺纹钢筋的钢管，并浇筑C30砼。

2、孔中取消钢筋笼，直接将用钢板封口且底部带两根800mm，直径为12mm螺纹钢筋的钢管放入孔中，浇筑C30砼。

3、取消钢筋钢筋笼和用于封口的钢板及上边的螺纹钢，将钢管放入孔中，并浇筑砼。

以上三种方法钢管长度均为800mm长，外径76mm，壁厚4mm，浇筑砼后***钢管露出原始地面200mm。
